Schaltpult...
- Ersteller koi-ebernburg
- Erstellt am
- Status
koi-ebernburg
Mitglied
man kann scheisse schön umschreiben, scheisse bleibt es trotzdem !
Hallo
wer es richtig machen will, für den gibt es jetzt eine Anleitung für 10 Steckdosen mit je 8A/250V
Ihr Braucht:

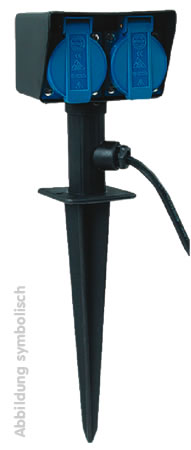

5 Solche Steckdosen zb. im Baumarkt für ca 6€.
Bild von ****
3 AP Abzweigdosen mit 16 x 16 cm
1 AP Abzweigdose 10 x 10 cm
10 Relais mit 12 Volt Schaltspannung z.b. Reichelt FIN 55.34.9 12V
10 Meter 14 Polige Datenleitung Reichelt nr: LIYCY 14-10
5 Meter 10 polige Datenleitung Reichelt nr: LIYCY 10-5
Einen Trafo mit 12V 1A reichelt nr: EI 4816,8 112
10 Schalter zb. Reichelt nr. MAR 1821.1101 und MAR 343.001
Lochsäge 45mm
5mm Bohrer
Nehmt die Gartensteckdosen auseinander. Dann nehmt ihr den kleinen Kasten und bohrt 10 5er Löcher für die Schalter. Nehmt ein Zuleitungskabel zu einer Gartensteckdose, zieht es in den kleinen Kasten und lötet den Trafo an. Diesen befestigt ihr mit etwas heisskleber im Gehäuse. Nehmt ein Draht und lötet alle 10 Schalter daran am Mittelpol an. Der kommt an den + vom Trafo. Alles mit Schrumpfschlauch isolieren.
Nehmt jetzt das 14 polige Datenkabel, dreht 4 Dräht eurer Wahl zusammen und lötet sie an den - Pol vom Trafo. Den rest lötet ihr an je einen Schalter. Steckt jetzt die schalter durch die 5er Löcher und mit etwas Heisskleber festmachen. Festschrauben und Schutzkappe drüber.
Nehmt euch jetzt eine der Großen Dosen zur Hand. Zieht ein Zuleitungskabel ein , bohrt 4 45er Löcher in den Deckel und schraubt dort die Steckdosen mit M4x16er Schrauben fest. In den Steckdosen sollte eine Dichtung drin sein. Jetzt lötet ihr an die 2 Pole "Coil" Von 4 Relais ein kabel. Nehmt Lüsterklemmen und verbindet das Kabel vom Schalter und Das Kabel von "COil + " am Relais und verbindet diese. Nun zieht das 10 polige Datenkabel ín den Kasten Vebindet 6 der 10 Kabel mit 6 eurer Wahl vom 14 er Kabel mit lüsterklemmen. Die 4 zusammengedrehten macht ihr beim 10er genauso. dreht die Minus Kabel vom Relais zusammen, Steckt sie in eine Schnellklemme und Steckt duie beiden anderen dazu. Jetzt solltet ihr die Stechdosen an die Relais und an das Stromkabel anlöten. !L1 und N an die Relais!
So sollte jede Steckdose ein Relais Bekommen. Diese jetzt noch mit dem Stromkabel verbinden und ALLES!!!! mit Schrumpfschlauch isolieren.
Mit den Restlichen 2 Dosen verfahrt ihr genauso. Bloss dass in eine Dose nur 2 Steckdosen nur 2 Steckdosen Kommen.
Stehe natürlich gern Rede Und Antwort.
Verbesserungsvorschläge und alles andere sind erwünscht.
Hoffe geholfen zu haben.
wer es richtig machen will, für den gibt es jetzt eine Anleitung für 10 Steckdosen mit je 8A/250V
Ihr Braucht:
5 Solche Steckdosen zb. im Baumarkt für ca 6€.
Bild von ****
3 AP Abzweigdosen mit 16 x 16 cm
1 AP Abzweigdose 10 x 10 cm
10 Relais mit 12 Volt Schaltspannung z.b. Reichelt FIN 55.34.9 12V
10 Meter 14 Polige Datenleitung Reichelt nr: LIYCY 14-10
5 Meter 10 polige Datenleitung Reichelt nr: LIYCY 10-5
Einen Trafo mit 12V 1A reichelt nr: EI 4816,8 112
10 Schalter zb. Reichelt nr. MAR 1821.1101 und MAR 343.001
Lochsäge 45mm
5mm Bohrer
Nehmt die Gartensteckdosen auseinander. Dann nehmt ihr den kleinen Kasten und bohrt 10 5er Löcher für die Schalter. Nehmt ein Zuleitungskabel zu einer Gartensteckdose, zieht es in den kleinen Kasten und lötet den Trafo an. Diesen befestigt ihr mit etwas heisskleber im Gehäuse. Nehmt ein Draht und lötet alle 10 Schalter daran am Mittelpol an. Der kommt an den + vom Trafo. Alles mit Schrumpfschlauch isolieren.
Nehmt jetzt das 14 polige Datenkabel, dreht 4 Dräht eurer Wahl zusammen und lötet sie an den - Pol vom Trafo. Den rest lötet ihr an je einen Schalter. Steckt jetzt die schalter durch die 5er Löcher und mit etwas Heisskleber festmachen. Festschrauben und Schutzkappe drüber.
Nehmt euch jetzt eine der Großen Dosen zur Hand. Zieht ein Zuleitungskabel ein , bohrt 4 45er Löcher in den Deckel und schraubt dort die Steckdosen mit M4x16er Schrauben fest. In den Steckdosen sollte eine Dichtung drin sein. Jetzt lötet ihr an die 2 Pole "Coil" Von 4 Relais ein kabel. Nehmt Lüsterklemmen und verbindet das Kabel vom Schalter und Das Kabel von "COil + " am Relais und verbindet diese. Nun zieht das 10 polige Datenkabel ín den Kasten Vebindet 6 der 10 Kabel mit 6 eurer Wahl vom 14 er Kabel mit lüsterklemmen. Die 4 zusammengedrehten macht ihr beim 10er genauso. dreht die Minus Kabel vom Relais zusammen, Steckt sie in eine Schnellklemme und Steckt duie beiden anderen dazu. Jetzt solltet ihr die Stechdosen an die Relais und an das Stromkabel anlöten. !L1 und N an die Relais!
So sollte jede Steckdose ein Relais Bekommen. Diese jetzt noch mit dem Stromkabel verbinden und ALLES!!!! mit Schrumpfschlauch isolieren.
Mit den Restlichen 2 Dosen verfahrt ihr genauso. Bloss dass in eine Dose nur 2 Steckdosen nur 2 Steckdosen Kommen.
Stehe natürlich gern Rede Und Antwort.
Verbesserungsvorschläge und alles andere sind erwünscht.
Hoffe geholfen zu haben.
koi-ebernburg schrieb:
hast recht - ein teil von demokratie ist, daß jeder worte so interpretieren darf wie er möchte.
ich will aber noch einmal zum ausdruck bringen, daß ich dir nicht unterstellen wollte "unintelligent" zu sein - auch wenn du das gerne daraus lesen magst :wink:
koi-ebernburg
Mitglied
Mario D schrieb:
Nehme Erbsenzähler zurück... gelernter Dummschwätzer trift es eher
und deinen post kann kein mensch lesen, gute nacht
ps. baue meine konstruktion wie geplant
Oh, hätte vielleicht nicht so viel trinken sollen... :? war ein fehler, sich gestern abend noch an den pc zu setzten, jetzt wisst ihr, wie ein text aussieht, den man im vollrausch geschrieben hat.
nö, spaß beiseite. bedankt euch bei firefox 3.5.2, und der google toolbar mit rechtschreibprüfung. die verstümmelt einen den text dann wunderbar, mal sehen, wie lange es dauert, bis der bug behoben ist.
habe jetzt allerdings keine lust, den text nochmal zu schreiben, es sei denn, es wünscht jemand, das ich ihn nochmal schreibe.
nö, spaß beiseite. bedankt euch bei firefox 3.5.2, und der google toolbar mit rechtschreibprüfung. die verstümmelt einen den text dann wunderbar, mal sehen, wie lange es dauert, bis der bug behoben ist.
habe jetzt allerdings keine lust, den text nochmal zu schreiben, es sei denn, es wünscht jemand, das ich ihn nochmal schreibe.
koi-ebernburg
Mitglied
KEIN BEDARF
koi-ebernburg
Mitglied
Beitrag gelöscht !
koi-ebernburg
Mitglied
mein beitrag wird gelöscht weil ich öffentlich preisgebe dass mariod meiner meinung nach ein depp ist... dannn brauhc ich auch sonst nichts mehr zu posten...
wer seine koi selbst verrecken lässt sollte sich um die von anderen erstmal keine gedanken machen...
meine anlage ist in den teich gefallen und nun habe ich keine koi mehr nur noch ein naturbecken mit pflanzen, so recht mario? kannst du jetzt besser schlafen ?
depp, und somit jetzt kann der post auch wieder gelöscht werden !
wer seine koi selbst verrecken lässt sollte sich um die von anderen erstmal keine gedanken machen...
meine anlage ist in den teich gefallen und nun habe ich keine koi mehr nur noch ein naturbecken mit pflanzen, so recht mario? kannst du jetzt besser schlafen ?
depp, und somit jetzt kann der post auch wieder gelöscht werden !
